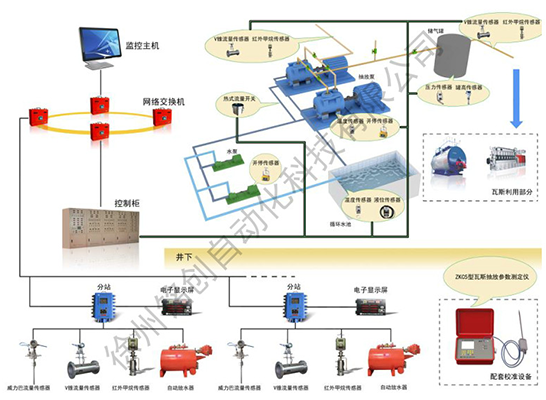

瓦斯抽放监控系统是将监测和监控功能有机结合为一个整体，数据共享方便、快捷、有效，各层次之间数据传输稳定、可靠。监测功能由所有传感器实现，通过监控柜采集整理并上传数据至中心站，最后通过Web站点方式实时发布监测数据，实现远程网络监测的全部功能。监控功能则依靠监测所得各项数据，实时判断是否满足控制条件，以上位机运算和下发控制指令、控制器接收指令并执行完成操作。
系统功能
管道参数监测：
对井上下抽采管道内气体的流量、温度、压力、甲烷浓度、一氧化碳浓度等进行连续监测。自动计算管道瓦斯混合量及累计量、瓦斯纯量及累计量，并能自动记录、查询、打印各类数据和报表。采用流量传感器、压力传感器等监测管道参数。当监测点数据超过设定报警值时，及时发出声光警报信号。
环境参数监测：
对瓦斯泵房和管道走廊的环境瓦斯浓度、环境温度等进行连续监测。采用甲烷浓度传感器、温度传感器等监测泵房、管道走廊环境参数。当监测点甲烷浓度、温度超过设定报警值时，及时发出声光警报信号。
工况参数监测：
对真空泵轴温、电机轴温、真空泵开停状态、阀门开闭状态、防爆安全装置压差等进行连续监测。采用温度传感器、开停传感器、压力传感器等监测抽采泵工作参数。当监测点数据超过设定报警值时，及时发出声光警报信号。
供水参数监测：
对真空泵供水状态、热水池水位、水温、冷却水池水位、水温等进行连续监测。采用供水传感器、压力传感器、液位传感器、温度传感器等监测真空泵的供水状态。当监测点数据超过设定报警值时，及时发出声光警报信号。
供电参数监测：
对真空泵供电电压、电流、功率、功率因数等进行连续监测。当监测点数据超过设定报警值时，及时发出声光警报信号。
自动化控制：
对抽放泵站、管道走廊内的电动蝶阀进行开、关、停控制，蝶阀的开、关、停、过载、断路器的分合闸信号等全部引出到监控系统并在监控中心控制计算机上显示，同时在就地集中控制操作台上提供相应的操作按钮，操作状态显示屏，监控系统中心站和本地控制台均可发出蝶阀的开、关、停指令。瓦斯抽放泵的开停、管道蝶阀的开关停、冷热循环水泵、冷却水塔的开停均能实现自动化控制、手动控制、检修控制。

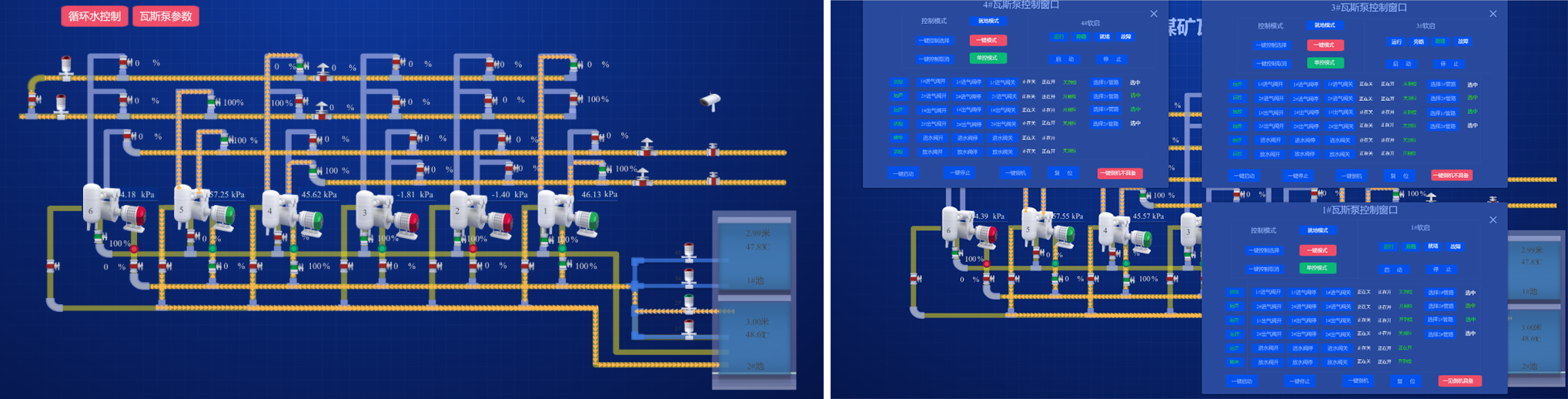

系统效果
